Dozownik / Timer sekundowy


Dozownik / Timer sekundowy z 5 wyjściami - najtańsza alternatywa sterowania pompami perystaltycznymi oraz układami dozującymi - zobacz microPH z tej samej serii






             Timerx5 - jest to sterownik który integruje (scala) 5 niezależnych timerów (włączników / wyłączników czasowych)sekundowych z których każdy może wykonywać do 24 programów dobowych o zadanej godzinie i minucie oraz ilości sekund działania (1-250) z dowolnym ustawieniem dni tygodnia w które ma byc uruchamiany dany timer.
Sterownik został przewidziany jako urzadzenie do sterowania dowolnymi dozownikami cieczy (nawozy, suplementy, uzdatniqacze itp) do wszystkich typów akwariów. W przypadku zastosowania pomp perystaltycznych możliwościami dorównuje najdroższym sterownikom na rynku, których cena jest kilka razy wyższa. Stanowi doskonałą alternatywę dla użytkowników, którzy szukają taniego i dobrego rozwiązania problemów z regularnym i częstym podawaniem różnych specyfików do swojego akwarium.
             W celu uproszeczenia procedur, bardziej intuicyjnej obsługi oraz zwiększenia uniwersalności urządzenia sterownik działa jak timer w którym ustawiamy ilość sekund działania danego dozownika, a nie ilość dawki podawanej za pomocą tego dozownika.
             Zmiana lub korekcja ustawień programów może nastąpić w dowolnej chwili, sterownik zapisuje je w nieulotnej pamięci, która bez zasilania przechowuje dane około 25 lat. Ponadto sterownik daje możliwość sterowania ręcznego dowolnie wybranym dozownikiem, i tak jeśli okarze się, że występują niedobory danego specyfiku (bo np: ostatnio były zaniki napięcia sieci), możemy ręcznie podać dowolną dawkę poprzez naciśnięcie przycisku na określony czas. W tym czasie sterownik odlicza ilość sekund jaka upłynęła od początku i wyświetla na LCD. Jeśli nie chcemy sterczeć jak "kołek" przy urządzeniu bo potrzeba nam np 180 sek, mamy możliwość wykonania programu półautomatycznie poprzez podmenu AUTO TIMERY. Wybrany timer załączamy poprzez ustalenie ilości sekund i naciśnięciu start, po czym sterownik załącza dany timer odliczając w dół zadaną ilośc sekund aż do zera po czym wyłącza dany timer, a my w tym czasie możemy iść wyłączyć czajnik z gotującą się na kawę wodą.
             Oczywiście po uzupełnieniu braków jeśli wynikały one z ustawień można dokonać korekty ustawień. W przypadku jednak, gdy stwierdzimy, że z którymś specyfikiem przesadziliśmy można dononać korekty ustawień, ale co dalej? Czy da się całkowicie pominąć wszystkie programy dla danego wyjścia? Odpowiedź brzmi tak. Urządzenie umozliwia wyłączenie wybranego timera na stałe, pomimo ustawień programów w pamięci sterownika nie będą one wykonywane. Można tego dokonać poprzez naciśnięcie klawisza "strzałka w górę" i po wybraniu na LCD odpowiedniego wyjścia nacisnąć klawisz "O" co spowoduje zmianę z cyfry na "x" na LCD -> wyjście klawisz "x". Takie ustawienie powoduje że dany kanał nie będzie uruchamiany aż do chwili kiedy ponownie zmienimy jego ustawienie na numer wykorzystując wyżej opisaną procedurę ręcznego wyłączania kanałów na stałe. Końcówka filmu poniżej doskonale pokazuje jak to wygląda w praktyce.


Dane techniczne

Wymiary całkowite płytki: 100x70[mm] +/- 0.2[mm]
Wysokość przycisków mierzona razem z płytką czyli jest to maksymalna gębokość: 22.0[mm] +/-1[mm]
Przyciski wystają ponad elektronikę ponad 3.0[mm]
Wymiary od środków otworów: 62.5x92.5[mm] +/- 0.5[mm]
Średnica przycisków: 10.0[mm] - otwory nie mniejsze niż 10.2[mm]
Rozstaw przycisków co 15.0 [mm]
Okno LCD 16.0x37.0[mm] wysokość cyfr 5.0[mm] otwór w obudowie na LCD 14.0x32.0[mm]
Otwór na gniazdo zasilania 7.0[mm] okrągły lub prostokąt pionowy 9x11[mm]
Otwór na złącze przewodów pomp 50x5[mm]





Urządzenie w wersji podstawowej wykonywane jest bez obudowy w komplecie.

Sterownik można samodzielnie zamontować do obudowy lub szafki. A wyżej podane wymiary umożliwiają uzyskanie dużej dowolności w działaniu. W przypadku potrzeby dobrania obudowy do tego urządzenia, ułatwiłem zadanie i wyszukałem coś w czym można estetycznie upakować tę płytkę.

             Godna polecenia obudowa do samodzielnego montażu, którą wyselekcjonowałem spośród dostępnych na rynku i wykonałem jako wzór DIY to model Z-73.

Tak wygląda ta obudowa:




W komplecie znajdują się 4 wkręty które po przeróbkach obudowy są za krótkie i potrzeba je zamienić na takie same tylko o długości 23mm.


W płytce elektronicznej trzeba rozwiercić otwory na rogach z fi 3mm na fi 4.5-5mm, w celu prawidłowego montażu na wkrętach, które wchodzą w te otwory tuż przy krawędzi przytrzymując tym samym całą płytkę od tyłu ku przodowi (patrz prawe zdjęcie powyjżej).
Czerwone strzałki w narożnikach na zdjęciu poniżej pokazują kołeczki które należy skrócić o około 9-10mm we wszystkich czterech narożnikach.

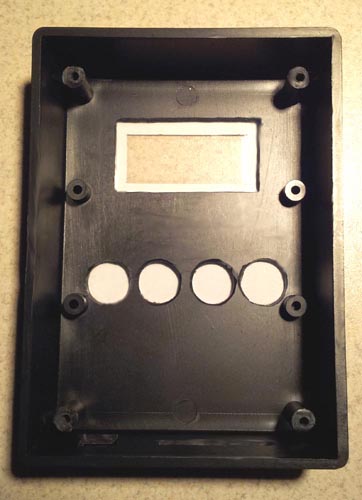

na ściance przedniej obudowy należy wyciąć otwory na LCD i klawisze, a na dolnej otwór na gniazdo DC oraz w zasadzie dowolny otwór na przewody lub taśmę pompek, wymiary otwórów podałem wyżejwyżej


Panel to projekt wykonany przeze mnie i wydrukowany na laserówce oraz zalaminowany (panel nakleiłem na taśmie do dywanów biała, cienka, dwustronna można dostać w każdym Nomi).



Po zamontowaniu elektroniki efekt końcowy działań wygląda następująco:



Projekt panela do druku w pliku word można pobrać tu: LINK

Na koniec dodaję zdjęcie Timer x5 i micro PH które tworzą serię urządzeń.


*** zobacz microPH z tej samej serii ***


             Pozostałe obudowy do których można próbować wepchnąć Timer x5 lub wersję Timer x5w to: Z-29, KM35N, Z-19, Z50A, Z-59, obudów nie testowałem a więc oczywiście gwarancji nie daję że będzie łatwo, patrzyłem tylko na wymiary zewnętrzne i wewnętrzne tak żeby zmieścić płytkę bez zbędnych przestrzeni. Linki do innych obudów: Z-29, KM-35N, Z-19, Z-50A , Z-59


Opis realizowanych funkcji

             Poniżej szczegółowy opis wszystkich funkcji sterowania, ustawień oraz możliwości sterownika:

       * zegar czasu rzeczywistego o rozdzielczości 1 sekundy i dużej dokładności odmierzania czasu z podtrzymaniem bateryjnym;

* sterowanie pięcioma niezależnymi wyjściami timerów z dokładnością minimalną 1 sekundy;

* każde z wyjść sterowane jest napięciem wyjściowym DC 12V;

* możliwość ustawienia 24 programów na każdy timer niezależnie;

* możliwość ustawienia 1-250 sekund w każdym programie;

* możliwość ustawienia dowolnej kombinacji harmonogramu tygodnia;

* możliwość zmiany ustawień w dowolnej chwili oraz zapisanie ich w pamięci procesora;

* zapisywanie ustawień odbywa się w nieulotnej pamięci co oznacza że po wyłączeniu zasilania ustawienia nie zanikają;

* możliwość skasowania - wyzerowania wszystkich ustawionych programów za pomocą funkcji menu KASUJ ! NASTAWY;

* możliwość ręcznego sterowania dowolnym wyjściem timera oraz półautomatycznego sterowania poprzez podanie ilości sekund na które ma zostać załączony dany timer;

* możliwość ręcznego wyłączenia danego timera na stałe - niezależnie od pozostałych oraz niezależnie od ustawionych wcześniej programów dla tego timera;

* automatyczne wychodzenie do ekranu podstawowego po kilkunastu sek - z menu głównego;

* menu w postaci 5 pozycji:
  - USTAW ZEGAR - ustalanie czasu bierzącego oraz dnia tygodnia
  - USTAW TIMER - ustawianie programów poszczególnych wyjść jako godziny i minuty oraz ilości sekund na jakie ma     być załączony timer, jak również ustalanie dowolnej kombinacji dni tygodnia w które ma być załączany dany program
  - RECZNE TIMERY - ręczne sterowanie wyjściami timerów
  - AUTO TIMERY - półautomatyczne sterowanie wyjściami timerów, polegające na podaniu ilości sekund i     wystartowaniu odliczania które sterownik wykonuje sam po czym wyłącza wyjście
  - KASUJ! NASTAWY - zerowanie wszystkich ustawien programów - uwaga proces nieodwracalny

klawisze:
"strzałka w dół" - oznacza zmiejsz, odejmij, przejdź w dół lub w lewo
"strzałka w górę" - oznacza zwiększ, dodaj, przejdź w górę lub w prawo, na ekranie podstawowym klawisz służy do ustawienia ręcznego wyłączenia na stałe danego wyjścia
"o" - oznacza wejdź, zadwierdź, OK
"x" - oznacza wyjdź, anuluj, rezygnuj, ESC

Za pomocą potencjometrów umieszczonych nad wyswietlaczem możemy sobie wyregulować do własnych potrzeb kontrast oraz jasność podświetlenia wyświetlacza. W zależności od potrzeb możemy również zdjąć białą naklejkę z elementu po lewej obok baterii (jest to buzzer - głośniczek) aby zwiększyć poziom głośności. Naklejkę można kilkaktornie odkleić i nakleić, ale gdyby straciła właściwości klejące można zastosować dowolną nalepkę np: taką cenową itp.

Wywołanie MENU następuje poprzez naciśnięcie przycisku "O", przechodzenie po kolejnych podmenu następuje poprzez naciskanie przycisków strzałka w górę lub strzałka w dół, powrót do ekranu głównego następuje poprzez naciśnięcie "x". Jeśli pozostaniemy na którymś z podmenu nie wykonująć żadnych czynności, to po kilkunastu sekundach sterownik poróci sam do ekranu głownego.


Spacer po menu najporościej obrazuje poniższy film:

poniższy film kręcony kamerą samochodową (widać "rybie oko") i oświetleniu dziennymn


po obejrzeniu tego filmu chyba żadna instrukcja nie jest potrzebna i każdy sobie z tym poradzi


Ukompletowanie urządzenia

w komplecie jest płytka sterownika i zasilacz



UWAGA !!! każdy zasilacz może nosić ślady transportu i magazynowania, gdyż sprowadzane są one bez opakowań ! możesz kupić sam sterownik bez zasilacza - taniej - pytaj dzwoń

pozostałe foty



Opis użytkowania

             Urządzenie można wykorzystać jak wcześniej wspomniałem z dowolnymi dozownikami typu pompy perystaltyczne, samochodowe pompki od spryskiwaczy, pompki ogólnego zastosowania pozyskane z zabawek, układów dozujących, lub inne elektrycznie sterowane układy podawania cieczy.

             Układ posiada 5 wyjść z których możemy wykorzystywać dowolną ich ilość, według uznania. Każde wyjście sterowane jest napięciem stałym 12V, natomiast obciążenie maksymalne to 3A dla każdego wyjścia, przy czym należy pamiętać że dla tak duzych prądów nie nalezy obciążać wszystkich wyjść jednocześnie, co wiąże się z kolei z zastosowaniem zasilacza o wydajności sumy prądów jednocześnie działających pomp.
W wypadku użycia pomp o dużym prądzie pracy (dużej mocy rzędu 10W-30W) lepiej wykonać ustawienia dozowania w taki sposób, aby w danej chwili działała tylko jedna pompa, pozwoli to uniknąć grzania się układu oraz stosowania zasilaczy dużej mocy.
             Zasilacz który jest w komplecie ma wydajność 1.25A co oznacza że pompa nie może pobierać więcej niz 1 A (12W) lub suma wszystkich jednocześnie działających pomp (np 5 pomp po 0.2A) równiez nie może przekraczać 1A (łącznie dla 5 pomp nie więcej niż 12W)
             Napięcie z wyjść można dostosować do pracy z dozownikami wymagającymi niższego napoięcia poprzez zastosowanie np: stabilizatorów napięcia obniżających napięcie (np: do 5V). Można również na każdym z wyjść zamondować przekaźnik z cewwką 12V którym możemy sterować dowolnymi napięciami i natężeniami zależnymi od zastosowanego przekaźnika oraz przewidzianych urządzeń.
W przypadku nie wykorzystywania wszystkich pięciu wyjść do dozowania nawozów, jedno z nich można wykorzystać jako wyjście mieszające nawozy we wszystkich zasobnikach. Istnieje też możliwość zastosowania dwóch lub więcej tych sterowników w razie potrzeby, nalezy jednak wtedy zschynchronizować możliwie jak najdokładniej zegary np: podczas zmiany czasu.

W trakcie normalnej pracy nigdzie na urządzeniu nie występują napięcia niebezpieczne i jest ono w pełni bezpieczne dla użytkownika. W przypadku uszkodzenia zasilacza (lub np zalania) nie można zagwarantować bezpieczeństwa pracy dlatego lepiej nie podłączać urządzenia na uszkodzonym zasilaczu do sieci. Caość zamontować w taki sposób aby zapewnić brak dostępu do metalowych części układu w tym nieizolowanych przewodów oraz pomp.


Wszelkie sugestie, spostrzeżenia oraz uwagi proszę słać na maila: link.
