Nowy sterownik HYDROPONIC - Plant growing computer


Sterownik odświeżony dodany kompletny pomiar EC oraz pomiar wilgotności i temperatury powietrza. Zmiany są bardzo duże w porównaniu do starej wersji tak w działaniu jak i w wyglądzie.

Szybki opis urządzenia:

Ukompletowanie:
- sterownik HYDROPONIC - Plant growing computer
- kabel zasilania 230V
- czujnik temperatury wody, kabel 2mb
- czujnik wilgoci i temperatury powietrza w jednym, kabel 50-80cm
- sonda PH ERH-AQ1
- bufory PH 4.00 i PH7.00
- sonda EC CDM-2
- bufor EC 1,41
- 3 czujniki poziomu cieczy typ NC
- opcjonalnie dodatki


Budowa i działanie:
- Pomiar w czasie rzeczywistym PH, EC, Temperatury, Wilgotności + temperatury powietrza

- Regulacje na plus i na minus PH, EC, Temperatury i Wilgotności

- Kalibracje PH i EC oraz możliwe korekty (kalibracje) temperatury i wilgotności

- Kalibracje z uwzględnieniem temperatury!

- Pomiary PH i EC z kompensacją temperaturową

- Separacja wejść sond PH i EC - brak wpływu jednego pomiaru na drugi

- Profile (możliwa szybka zmiana klawiszami (Up) strzałka w górę/strzałka w dół (Dwn) ), dzięki którym można ustawiać wartości regulacji dla różnych etapów wzrostu np:

Sadzonki i klony .............. 300-400ppm .... PH 5,4-5,5 EC 0.620
Wczesny vegg ................. 500-600ppm .... PH 5.3-5.6 EC 0.940
Bliski vegg ....................... 600-800ppm .... PH 5.4-5.6 EC 1.250
Późny vegg ....................... 800-1000ppm . PH 5,5-5,7 EC 1.550
Wczesne kwitnienie........ 1000-1300ppm PH 5,5-5,7 EC 2.000
Środkowe kwitnienie ..... 1400-1600ppm PH 5,5-6,2 EC 2.500
Późne kwitnienie............. 1000-1100ppm PH 5,5-5,7 EC 1.700
Dojrzewanie .................... 300-500ppm .... PH 5.4-5.6 EC 0.780

- Możliwość wyłączania poszczególnych kanałów regulacyjnych w profilach

- Tryb pracy bez profili możliwość ustawienia profilu zerowego (podstawowego) - wartości ustawiamy bezpośrednio w menu

- Możliwość ręcznego wyłączenia poszczególnych kanałów regulacji oraz możliwość wyłączenia pomiaru wilgotności (przypadek gdy mamy uszkodzony czujnik)

- Dolewka wody realizowana na 2 pływakach z czego jeden to regulator C1 a drugi C2 to poziom maksymalny cieczy

- Dolewka tylko dla EC-, PH+/- regulacja pożywkami, EC+ regulacja nawozem

- Zabezpieczenie dolewki C3 w postaci trzeciego pływaka który odcina zasilanie wyjść

- Alarmy dźwiękowy i optyczny w przypadku wyjścia parametrów poza zakres (możliwość wyłączenia alarmu)

- Możliwość przywrócenia ustawień fabrycznych

- klawisze ESC + UP --> wyłączenie dźwięku

- klawisze ESC + DWN --> regulacja podświetlenia LCD

- klawisz ESC kasowanie alarmu w przedziale dopuszczalnym

- SET wejście do menu

- UP zmiana profilu a w menu przewijanie do góry lub ustawianie wartości na plus

- DWN zmiana profilu a w menu przewijanie w dół lub ustawianie wartości na minus

- Wartości domyślne zakresów ustalone tak aby po włączeniu zminimalizować alarmowanie wynoszą odpowiednio:
T <18.0-24.0>, PH <6.00-8.00>, EC <0.50-2.50>, W<40.0-80.0>

- Sterownik po włączeniu zasilania odczekuje około 1 minuty na ustabilizowanie się pomiarw zanim zacznie sterować kanałami lub alarmować o stanach

- możliwość zastosowania do każdego wyjścia przekaźnika z cewką 12V DC, i dorobienia obwodu załączanego na dowolne napięcie w tym 230V - należy stosować przekażniki z cewką 12V o odpowiednim prądzie styków zależnym od mocy urządzeń sterowanych

- Aluminiowa obudowa 16,5x16,5x5,8cm

- Wszystkie wyjścia sterowania +/-12V DC

- Pobór mocy 3,5W

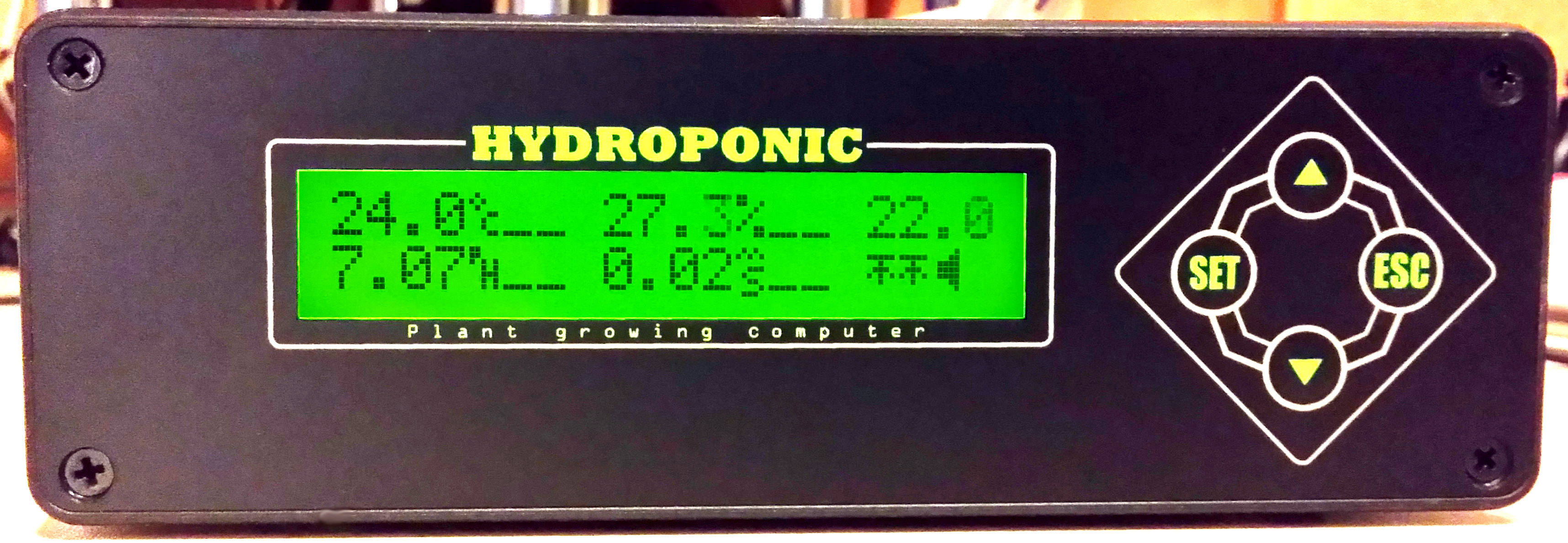

oto jak wygląda urządzenie:

NOWA WERSJA Z PANELEM FABRYCZNYM







Poniżej STARA WERSJA z panelem drukowanym i laminowanym




Przykładowy system NFT


Krótki film jak działa urządzenie











WSZYSTKO CO JEST PONIŻEJ DOTYCZY STAREJ WERSJI

Sterownik dla systemu HYDROPONIKI



1. OPIS FUNKCJI REALIZOWANYCH PRZEZ STEROWNIK:



- Ciągły pomiar temperatury wody oraz powietrza

- Ciągły pomiar pH wody

- Załączanie i wyłączanie oświetlenia w dwóch niezależnych sekcjach A i B

- Załączanie i wyłączanie grzałki wodnej w zależności od pomiaru temperatury wody

- Załączanie i wyłączanie wentylatora w zależności od pomiaru temperatury powietrza

- Załączanie i wyłączanie elektrozaworu kwasowego w zależności od pomiaru pH

- Załączanie i wyłączanie elektrozaworu wodnego – dolewka wody

- Możliwość całkowitego wyłączenia dolewki

- Cykliczne załączanie i wyłączanie pompy obiegowej dzień/noc

- Aktualne pomiary oraz czas bieżący wyświetlanie na LCD

- Cztery klawisze do kompleksowej obsługi MENU urządzenia

- Czytelne funkcjonalne MENU GŁÓWNE oraz MENU USTAWIEŃ

- Możliwość ustawiania wszelkich użytecznych parametrów - zapis w pamięci nie ulotnej

- Możliwość płynnej regulacji podświetlenia LCD - personalizacja

- Powiadamianie dźwiękowe o przekroczeniu zadanych wartości – alarm

- Łatwy sposób podłączenia dzięki zastosowaniu złączy i listew montażowych

- Modułowa budowa: zasilacz, sterownik, LCD, części wykonawcza wysokonapięciowa z zabezpieczeniami

przetężeniowymi.



2. EKRAN NORMALNEJ PRACY

        Poniżej ekran dla normalnego stanu pracy sterownika i tak widzimy od góry z lewej temperaturę wody 25,3 st C oraz pH 6,67dPH, a u góry po prawej aktualny czas 20:05, natomiast od dołu z lewej temperatura powietrza 25,4 st C, następnie piktogramy strzałek, które pokazują stany czujników poziomu MAX (strzałka w dół oznacza, że czujnik opadł czyli poziom wody jest poniżej max) z lewej i MIN (strzałka do góry oznacza, że poziom wody jest powyżej min bo czujnik wypływa – jest w górze i jest to normalny stan dla sterownika) następnie, po prawej na dole w nawiasach widać stany wyjść sterownika i tak włączone mamy „G” czyli grzanie wody oraz „P” czyli pompa obiegowa (cyrkulacyjna), a pozostałe są wyłączone.





Pole 1 – Wyświetla ciągły pomiar temperatury wody

Pole 2 – Wyświetla piktogramy alarmowe temperatury oraz pH

Pole 3 – Wyświetla ciągły pomiar pH wody

Pole 4 – Wyświetla aktualny czas

Pole 5 – Wyświetla ciągły pomiar temperatury powietrza

Pole 6 – Wyświetla aktualny poziom czujników MAX i MIN

Pole 7 – Wyświetla stan wyjść sterownika „-” oznacza wyłączony a literka włączony




3. OPIS STANÓW WYJŚĆ

Poniżej ekran w sytuacji kiedy wszystkie wyjścia są włączone i występuje na nich napięcie 230V.



Literki oznaczają wyjścia sterownika:

A – Wyjście dla oświetlenia A

B – Wyjście dla oświetlenia B

G – Wyjście dla grzałki wodnej

W – Wyjście dla wentylatora chłodzącego

P – Wyjście dla pompy cyrkulacyjnej

K – Wyjście dla elektrozaworu kwasu

D – Wyjście dla elektrozaworu wody



„-” oznacza wyłączony a dowolna literka „X” włączony



3.1. WSZYSTKIE WYJŚCIA WYŁĄCZONE

Stan w którym wszystkie wyjścia są wyłączone czyli brak jest napięcia sterującego urządzeniami 230V.



3.2. OPIS WYJŚĆ URZĄDZENIA:

1)      Kanał A i B – OŚWIETLENIE załączane i wyłączane timerem (zegar czasu rzeczywistego podtrzymany bateryjnie 3V, działa nawet po wyłączeniu zasilania i nie gubi godziny)  ustawianym w trybie dzień – włączony,  noc -  wyłączony,

- zasilanie 230V, maksymalna moc 1000W na każdy z kanałów.

2)     Kanał G – GRZANIE załączane i wyłączane w zależności od pomiaru temperatury, jeśli temperatura mierzona przez czujnik wody jest niższa niż ustawiona w pamięci urządzenia  Tmin, to grzałka automatycznie jest włączana i grzeje do wartości średniej ustawionej przedziału np.: Tmin=26, Tmax=28 to Tśr= 27,

- zasilanie 230V, maksymalna moc (300W) zależna od oświetlenia A i B.

Kanały A, B, G zasilane są poprzez bezpiecznik 10A dla 230V to około 2300W dla wszystkich kanałów, i tak jeśli na kanały A i B przeznaczymy po 1000W to 2*1000=2000W czyli na grzałkę zostanie 300W, jeśli na kanały A i B przeznaczymy po 900 W to na grzałkę zostanie 500W, należy tak dobierać moc urządzeń, aby nie przekraczała dopuszczalnej mocy 2300W.



3)      Kanał W – WENTYLATOR załączany wtedy,  gdy temperatura mierzona przez czujnik powietrza jest wyższa niż ustawiona w pamięci urządzenia Tmax i schładza do wartości średniej ustawionej przedziału np.: Tmin=26, Tmax=28 to Tśr= 27,

- zasilanie 230V, max moc 200W.

4)      Kanał P – POMPA załączana i wyłączana cyklicznie od 0-99minut, niezależne ustawienie czasu włączenia oraz ustawienie czasu wyłączenia. Praca w trybach dzień/noc oddzielnie ustawiane i zapisywane do pamięci urządzenia. Cykle pompy uruchamiane są automatycznie przy pierwszym włączeniu i trwają nieprzerwanie ze zmianą w godzinach dzień/noc,

- zasilanie 230V , max moc 200W.

5)      Kanał K – KWAS załącza elektrozawór kwasu, który grawitacyjnie spływa do pojemnika mieszającego, jeśli pomiar pH jest wyższy od PHmax ustawionego
w pamięci urządzenia to elektrozawór jest otwierany jeśli PH zmaleje do PHmin  ustawionego w pamięci urządzenia to elektrozawór jest zamykany,

- zasilanie 230V , max moc 200W.

6)      Kanał D – DOLEWKA załącza i wyłącza elektrozawór wody która grawitacyjnie spływa do zbiornika mieszającego wyrównując poziom w przypadku, gdy jest zbyt niski. Sposób działania jest taki, że jeśli poziom wody spadnie poniżej minimum, które jest wykrywane przez czujnik poziomu cieczy MIN to automatycznie elektrozawór jest otwierany, gdy czujnik poziomu MAX wykryje, że poziom został wyrównany do maksymalnego elektrozawór jest zamykany,

- zasilanie 230V , max moc 200W.



4. OPIS MENU

Menu urządzenia składa się z dwóch podmenu Menu głównego i Menu ustawień.

4.1. Menu główne zawiera następujące elementy:

- pierwsza pozycja menu głównego to „Oświetlenie A”

po naciśnięciu przycisku OK. następuje wejście do trybu ustawiania czasu włączenia
i wyłączenia timera



w tym trybie naciskamy przyciski góra lub dół w celu zmiany wartości, a następnie naciskamy OK w celu zapamiętania w pamięci podręcznej, wartość aktualnie zmieniana oznaczona jest pomiędzy znakami „>  <”, zapamiętanie następuje w chwili naciśnięcia przycisku OK. i wyświetlania „*  *”, Literka „D:” oznacza dzień a literka „N:” oznacza noc

piktogram       oznacza włączenie, a piktogram       oznacza wyłączenie,



procedura wpisywania godzin włączenia i wyłączenia realizuje się automatycznie jedno po drugim i wymaga przejścia całości ustawień, w przypadku, gdy nie chcemy zmieniać naciskamy długo OK do momentu zrealizowania całej procedury wpisu.



- druga pozycja menu głównego to „Oświetlenie B”



po naciśnięciu przycisku OK. następuje wejście do trybu ustawiania czasu włączenia
i wyłączenia timera



w tym trybie naciskamy przyciski góra lub dół w celu zmiany wartości, a następnie naciskamy OK w celu zapamiętania w pamięci podręcznej, wartość aktualnie zmieniana oznaczona jest pomiędzy znakami „>  <”, zapamiętanie następuje w chwili naciśnięcia przycisku OK. i wyświetlania „*  *”, Literka „D:” oznacza dzień a literka „N:” oznacza noc piktogram       oznacza włączenie, a piktogram       oznacza wyłączenie



procedura wpisywania godzin włączenia i wyłączenia realizuje się automatycznie jedno po drugim i wymaga przejścia całości ustawień, w przypadku, gdy nie chcemy zmieniać naciskamy długo OK do momentu zrealizowania całej procedury wpisu.



-trzecia pozycja menu głównego to „Zakres PH”



po naciśnięciu przycisku OK. następuje wejście do trybu ustawiania zakresu PH najpierw pHmin a następnie pHmax



w tym trybie naciskamy przyciski góra lub dół w celu zmiany wartości, a następnie naciskamy OK w celu zapamiętania w pamięci podręcznej, wartość aktualnie zmieniana oznaczona jest pomiędzy znakami „> <”, zapamiętanie następuje w chwili naciśnięcia przycisku OK i wyświetlania „* *”, procedura wpisywania min i max realizuje się automatycznie jedno po drugim i wymaga przejścia całości ustawień, w przypadku, gdy nie chcemy zmieniać naciskamy długo OK do momentu zrealizowania całej procedury wpisu.

- czwarta pozycja menu głównego to „Temperatura wody”



po naciśnięciu przycisku OK. następuje wejście do trybu ustawiania zakresu temperatury wody najpierw Twmin a następnie Twmax

w tym trybie naciskamy przyciski góra lub dół w celu zmiany wartości, a następnie naciskamy OK w celu zapamiętania w pamięci podręcznej, wartość aktualnie zmieniana oznaczona jest pomiędzy znakami „>  <”, zapamiętanie następuje w chwili naciśnięcia przycisku OK i wyświetlania „*  *”, procedura wpisywania Twmin i Twmax realizuje się automatycznie jedno po drugim i wymaga przejścia całości ustawień, w przypadku, gdy nie chcemy zmieniać naciskamy długo OK do momentu zrealizowania całej procedury wpisu.



-piąta pozycja menu głównego to „Temperatura powietrza”



po naciśnięciu przycisku OK. następuje wejście do trybu ustawiania zakresu temperatury wody najpierw Tpmin a następnie Tpmax

w tym trybie naciskamy przyciski góra lub dół w celu zmiany wartości, a następnie naciskamy OK w celu zapamiętania w pamięci podręcznej, wartość aktualnie zmieniana oznaczona jest pomiędzy znakami „>  <”, zapamiętanie następuje w chwili naciśnięcia przycisku OK i wyświetlania „*  *”, procedura wpisywania Tpmin i Tpmax realizuje się automatycznie jedno po drugim i wymaga przejścia całości ustawień, w przypadku, gdy nie chcemy zmieniać naciskamy długo OK do momentu zrealizowania całej procedury wpisu.

-szósta pozycja menu głównego to „Pompa cyrkulacyjna”



po naciśnięciu przycisku OK. następuje wejście do trybu ustawiania cykli włączenia i wyłączenia dla okresu dnia a następnie dla okresu nocy



w tym trybie naciskamy przyciski góra lub dół w celu zmiany wartości, a następnie naciskamy OK w celu zapamiętania w pamięci podręcznej, wartość aktualnie zmieniana oznaczona jest pomiędzy znakami „>  <”, zapamiętanie następuje w chwili naciśnięcia przycisku OK. i wyświetlania „*  *”, Literka „D:” oznacza dzień a literka „N:” oznacza noc piktogram       oznacza włączenie, a piktogram       oznacza wyłączenie



procedura wpisywania minut włączenia i wyłączenia realizuje się automatycznie jedno po drugim i wymaga przejścia całości ustawień, w przypadku, gdy nie chcemy zmieniać naciskamy długo OK do momentu zrealizowania całej procedury wpisu. Okresy minut mogą być dowolne dla każdego przypadku jednakże tylko z zakresu od 0 do 99 minut.



-siódma pozycja menu głównego to „Pokazuj nastawy”



po naciśnięciu przycisku OK następuje wejście do trybu przeglądania zasadniczych ustawień sterownika, za pomocą przycisków góra lub dół zmieniane są kolejne ekrany
z informacją o ustawieniach odczytanych z pamięci urządzenia, oto wszystkie z siedmiu ekranów:



 aby powrócić do menu należy nacisnąć ESC



4.2. Menu ustawień zawiera następujące elementy:



-pierwsza pozycja menu ustawień to „Kalibracja PH”



po naciśnięciu przycisku OK następuje wejście do trybu kalibracji sondy PH, procedura wymusza działanie i tak na początku pojawia się ekran jak niżej



następnie znika napis w górnej linijce i pojawia się ekran



co oznacza, że należy przygotowaną do pomiaru sondę włożyć do bufora PH7, napis w pierwszej linijce będzie cyklicznie zmieniał się wyświetlając informację „KALIBRACJA SONDY PH” lub „Bufor pH7 ->OK”, po około 5 minutach gdy pomiar ustabilizuje się naciskamy OK, następnie procedura przechodzi automatycznie do kolejnego etapu i wyświetla się ekran



co oznacza, że należy przenieść sondę z bufora PH7 do bufora PH4, a miedzy przeniesieniem opłukać w wodzie destylowanej i strzepać krople żeby nie mieszać płynów, bo to pogarsza ich wzorcowe właściwości. Po około 5 minutach gdy pomiar ustabilizuje się naciskamy OK w celu zapamiętania nastaw w pamięci i od tej chwili sonda jest skalibrowana i gotowa do pomiaru PH w wodzie.



Najłatwiejszym sposobem sprawdzenia czy sonda wskazuje właściwie jest zamoczenie jej kolejno w buforach wzorcowych jeśli pomiar nie różni się więcej jak +/-0,05 oznacza to że sonda jest skalibrowana. Przykład pomiar bufora PH4 = 4,02 a pomiar PH7=7,00 można uznać za prawidłową kalibrację ale pomiar PH4=4.08 a pomiar PH7=7,11 świadczy o przesunięciu zakresu pomiarowego i wtedy należy wznowić procedurę kalibracji, w przypadku braku możliwości prawidłowego skalibrowania patrz opis lub instrukcja użytkowania sondy PH, przypuszczalne przyczyny zabrudzenia lub uszkodzenia są tam opisane.



-druga pozycja menu ustawień to „Dolewka”



po naciśnięciu przycisku OK następuje wejście do trybu włączenia lub wyłączenia funkcji dolewka, przy czym przycisk góra włącza funkcje a przycisk dół wyłącza dolewkę żeby nie była realizowana!



-trzecia pozycja menu ustawień to „Ustaw Zegar”



po naciśnięciu przycisku OK następuje wejście do trybu ustawiania godziny i minut

w tym trybie naciskamy przyciski góra lub dół w celu zmiany wartości, a następnie naciskamy OK w celu zapamiętania w pamięci ustawionego czasu, jest on zapamiętany w pamięci zegara podtrzymywanej bateryjką 3V CR2032, zegar niezależnie od zasilania pamięta aktualny czas.



-czwarta pozycja menu ustawień to „Podświetlenie LCD”



po naciśnięciu przycisku OK następuje wejście do trybu płynnej regulacji diodowego podświetlenia wyświetlacza LCD, zmiana wartości następuje za pomocą przycisków góra lub dół a zapamiętanie ustawionego poziomu podświetlenia w pamięci procesora poprzez naciśnięcie przycisku OK.



-piąta pozycja menu ustawień to „Ustawienia Fabryczne”



UWAGA!!!

po naciśnięciu przycisku OK następuje przywrócenie wartości domyślnych do pamięci procesora, a co za tym idzie skasowanie wszystkich dotychczasowych ustawień!!! O czym powiadamia taki oto ekran



po otrzymaniu takiego komunikatu należy ponownie ustawić WSZYSTKIE parametry urządzenia, gdyż w pamięci są wartości domyślne, które mogą bardzo odbiegać od wymagań stawianych konkretnemu przypadkowi.





5. ALARMY, KOMUNIKATY, SYGNAŁY



- każdorazowe naciśnięcie dowolnego klawisza powoduje krótki sygnał dźwiękowy;

- gdy temperatura wzrośnie o 5 stC powyżej Tmax lub gdy spadnie o 5stC poniżej Tmin generowany jest alarm dźwiękowy w postaci trzech krótkich sygnałów oraz miga piktogram   na LCD;



- gdy Ph wzrośnie o 0,5 jednostki powyżej pHmax lub gdy spadnie o 0,5 jednostki poniżej pHmin generowany jest alarm dźwiękowy w postaci trzech krótkich sygnałów oraz miga piktogram   na LCD;



- gdy któryś z czujników temperatury wody lub powietrza lub oba są nie podłączone lub uszkodzone generowany jest alarm dźwiękowy w postaci trzech krótkich sygnałów oraz na LCD pojawia się pulsujący komunikat:



- gdy występuje nienormalny stan pracy czujników poziomu tzn. czujnik MIN wskazuje minimum a czujnik MAX wskazuje maksimum  generowany jest alarm dźwiękowy w postaci trzech krótkich sygnałów oraz na LCD pojawia się komunikat:



- gdy skończy się kwas i czujnik osiągnie poziom poniżej minimum generowany jest alarm dźwiękowy w postaci trzech krótkich sygnałów oraz na LCD pojawia się komunikat:



-gdy skończy się woda na dolewkę i czujnik osiągnie poziom poniżej minimum generowany jest alarm dźwiękowy w postaci trzech krótkich sygnałów oraz na LCD pojawia się komunikat:



- gdy skończą się oba płyny generowany jest alarm dźwiękowy w postaci trzech krótkich sygnałów oraz na LCD pojawia się komunikat:





6. BUDOWA

6.1. Płyta główna sterownika SHC-M32/ADS1110







6.2. Zasilacz

Ważnym elementem całego układu jest zasilacz stabilizowany impulsowy o napięciu 12V i prądzie od 1,5A do 5 A , wtyk Jack (dżek) 5,5x2,5mm



6.3. Część wykonawcza - Płytka wykonawcza PW-3P4T

UWAGA!

Na tej płytce występują napięcia niebezpieczne dla zdrowia i życia!!!

Płytka sterowana za pomocą przewodu (taśmy) 10 żył, uwaga na sposób podłączenia gdyż odwrotne podłączenie uszkodzi płytkę wykonawczą.

Znajdują się na niej 3 przekaźniki wykonawcze dla kanałów A, B, G zabezpieczone bezpiecznikiem topikowym 20mm o wartości znamionowej prądu 10A, oraz 4 triaki zabezpieczone bezpiecznikiem topikowym 20mm o wartości znamionowej prądu 3,15A.

Całość ma opisane wyjścia z listew montażowych literkami odpowiadającymi kanałom. Literka z podkreśleniem lub daszkiem to punkt wspólny (pseudo masa 230V)



6.4. Czujniki poziomu cieczy


W tej pozycji czujnik posiada zwarte styki! Po przemieszczeniu w lewo (w stronę przewodu) białego pływaka czujnik rozwiera styki na schemacie identycznie

Montaż czujnika w naczyniu zawierającym kwas i wodę taki sam i jest pokazany na poniższym rysunku:



Pływaki czujników są wypierane przez ciecze i pozostają w górze (zwarte styki!) dla stanu, gdy cieczy jest wystarczający poziom, natomiast gdy cieczy zabraknie pływaki opadną na dno (rozwarte styki!) i zostanie wysłany sygnał do procesora, który wyświetli odpowiedni komunikat na wyświetlaczu. W przypadku braku podłączenia lub przerwy w obwodzie czujnika procesor zasygnalizuje brak cieczy. Jeśli nie będziemy włączać funkcji dolewka w menu to nie musimy podłączać czujników w przeciwnym razie można oszukać układ robiąc zwarcie na wejściu czujnika kwas i woda.

W przypadku czujników poziomu w zbiorniku mieszającym sprawa wygląda następująco:




Jak wynika z rysunku czujnik poziomu MIN jest rozwarty a pływak znajduje się w górze wypierany przez ciecz, natomiast czujnik poziomu MAX opadł w dolne położenie ze względu na brak wystarczającej ilości wody. Czujnik MAX jest zwarty jest to normalny stan w którym sterownik nie wykonuje żadnych czynności. W przypadku gdy wody ubędzie do poziomu gdy pływak czujnika MIN opadnie w dolne położenie sterownik rozpocznie dolewkę wody do momentu gdy obydwa czujniki będą miały pływaki w górze czyli styki obu rozwarte znaczy DOLEWKA STOP. Taki system ma na celu podwójne zabezpieczenie przed przelaniem się wody w przypadku przerwania obwodu czujnika, innymi słowy uszkodzenie lub brak czujników spowoduje że woda nie będzie dolewana, i tylko opadnięcie dwóch pływaków jednocześnie (czyli zwarcie styków obu czujników) generuje sygnał do dolewania, w przeciwnym razie dolewka pomimo włączonej funkcji w menu nie będzie realizowana.



6.5. LCD

Do sterownika dołączony jest wyświetlacz ciekłokrystaliczny 2x20 Sterownik zgodny z HD44780 - standard



6.6. Klawiatura

Klawiatura to 4 przyciski zwierne ze wspólną masą


6.7. Złącza, sonda pH i czujniki temperatury

Sonda PH typ ERH-AQ1 – należy zakupić

Producent HYDROMET

razem z sondą należy zakupić bufor PH4 i bufor PH7 do kalibracji

koszt sondy i buforów nie przekracza 200zł



Czujnik temperatury DS18B20 – 2 sztuki w komplecie

W obudowie z rurki fi8 ze stali nierdzewnej zalany żywicą epoksydową wyprowadzonym kablem ok. 2m zakończonym wtykiem DIN5



Wszystkie wsuwane złącza na płytkach są zaznaczone lakierem koloru czerwonego tak aby przy przypadkowym wysunięciu było wiadomo jak podłączyć.



NIE KRĘCIĆ POTENCJOMETRAMI NA PŁYCIE GŁOWNEJ!!! Może to spowodować rozstrojenie układu pomiaru PH.

Do montażu przewodów w listwach używać śrubokręta „krzyżyk” fi3

7. PODŁĄCZENIE



BARDZO WAŻNE!

Przygotowanie urządzenia do pracy

Aby układ prawidłowo pracował potrzebne jest podłączenie wszystkich niezbędnych czujników oraz wyjść. W komplecie są 2 czujniki temperatury, ale brak jest sondy PH typ ERH-AQ1, którą należy zakupić w HYDROMET dane w/w. po podłączeniu czujników i sondy, następnie należy przeprowadzić kalibrację sondy w MENU sterownika.

Krótki opis:

Nacisnąć OK. aby wejść do MENU następnie strzałkami góra/dół wybrać kalibracja PH i nacisnąć OK. Następnie zgodnie w wyświetlanym napisem podłączoną sondę włożyć do bufora pH7 i czekać!! Około 5 minut tak aż ustabilizują się cyferki i nie będą się zmieniały lub zmiany będą bardzo wolne. Po czy nacisnąć OK. W kolejnym kroku zgodnie z wyświetlanym napisem podłączoną sondę włożyć do bufora pH4 i znowu czekamy!! 5 minut tak aż ustabilizują się cyferki i nie będą się zmieniały lub zmiany będą bardzo wolne. Po czy nacisnąć OK. Od tej chwili sonda została skalibrowana i po włożeniu do któregokolwiek z buforów ma wskazywać jego wartość +/-0.05dpH. Aby sonda pokazywała prawdziwą wartość mierzoną każdorazowo trzeba odczekać chwile do ustabilizowania się pomiaru, wynika to z bezwładności samej sondy. W przypadku gdy sonda nie wskazuje prawidłowo nawet po odczekaniu dłuższego czasu należy ponownie skalibrować sondę. Kalibracja sondy powinna być wykonywana nie rzadziej  niż co 3 miesiące.

Następnie jak wszystko jest ok mamy podłączone czujniki temp. i sondę przystępujemy do montażu czujników poziomu cieczy. Czujniki zamontowane powinny być zgodnie
z opisem punktu 6.4. Aby uruchomić funkcję dolewka należy wejść do MENU-> DOLEWKA i przyciskiem strzałka góra włączyć dolewkę. Dolewka jest standardowo wyłączona, a funkcja włączania i wyłączania zapobiega dolewaniu gdy tego nie chcemy lub nie używany.

Jeśli układ działa prawidłowo możemy przystąpić do ostatniej czynności podłączeniowej czyli do podłączenia wyjść 230V – UWAGA! Napięcia niebezpieczne dla zdrowia i życia proszę zachować szczególną ostrożność.

Na płytce PW-3P4T są opisane wyjścia i jedno wejście 230V do tego wejścia 230V należy podłączyć przewód elektryczny 2 żyłowy miedziany minimum 2x1mm ze względu na moc pobieraną przez oświetlenie, przewód ten na samym końcu włączymy do napięcia 230V, następnie podłączamy kolejne wyjścia zgodnie z rozpiską wyjść i oznaczeniami i tak A oznacza wyjście oświetlenia A natomiast literka z podkreśleniem lub daszkiem A (lub np.: D – dolewka „masa”) oznacza punkt wspólny 230V (umowna masa 230V). Ta umowna masa może być punktem neutralnym ZERO lub fazą zasilania 230V nie ma to znaczenia i wynika z tego jak włożymy wtyczkę do zasilania. Nie można tego traktować jako MASA układu i podłączać np.: do metalowej obudowy bo może się okazać że na obudowie wystąpi faza czyli 230V.



ZABRANIA się podczas montażu łączenie jakichkolwiek punktów elektrycznych układu z obudową oprócz masy sterownika znajdującej się na gnieździe BNC (od sondy pH).





Istnieje możliwość zwiększenia mocy wyjściowej nawet do 2000W oraz wykonania dodatkowych funkcji zadeklarowanych przez użytkownika.

O szczegóły proszę pytać kontaktując się ze mną w dowolny sposób KONTAKT.

Instrukcja jest do pobrania w dziale: DOWNLOAD.



Wszelkie sugestie, spostrzeżenia oraz uwagi proszę słać na maila: link.

Copyright by mirekkon © 2010-2015                                                                                                                                                                                                                  FireFox 3.5
